放入收藏夾40.5KV套管簡介
40.5KV套管(等同于KYN61套管)為環氧樹脂凝膠成型結構，外形結構尺寸大小為298×298(260×260) mm、高395mm。主要適用于額定電壓為40.5KV及以下的 戶內成套設備中，作絕緣隔離和聯接過度之用。套管耐污及潮濕，無需特別維護，只需定期地清理表面污質。安裝時母排從孔內穿過。周圍環境溫度在+40℃~5℃之間;當空氣溫度+20℃時，相對濕度布超過85% 無嚴重影響觸頭盒絕緣的氣體、蒸汽、灰塵及其它爆炸性和腐蝕介質的場所。

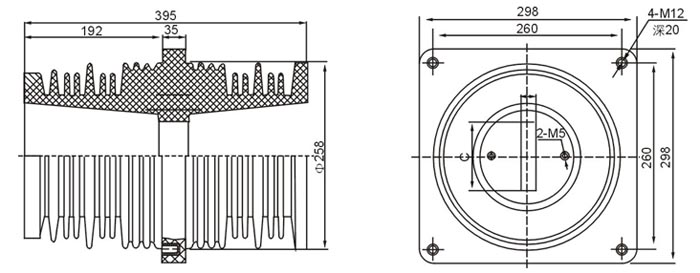

結構尺寸圖
|
母排孔尺寸C×D
|
母排孔尺寸C×D
|
安裝孔尺寸
|
|
110×20
|
90×18(單、雙)
|
250×260
|
|
95×20
|
90×20(單、雙)
|
250×260
|
|
70×20
|
70×18(單、雙)
|
250×260
|
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：40.5KV套管KYN61
