DXN-Q帶電顯示器(同GSN-Q,DXN-10Q,GSN-10Q,DXN-12Q,DXN-35Q,戶內高壓帶電顯示裝置,10KV,35KV,帶傳感器,柜內電磁鎖)

DXN-Q帶電顯示器是一種直接安裝在室內電氣設備上,直觀顯示出電氣設備是否帶有運行電壓的提示性安全裝置.當設備帶有運行電壓時,該顯示器顯示窗發出閃光,警示人們高壓設備帶電.無電時則無指示.一般安裝在進線母線、斷路器、主變、開關柜、GIS組合電器及其它需要顯示的是否帶電的地方.戶內高壓帶電顯示器由三個傳感器和一個顯示器經導線連接組成。適用于額定頻率50Hz，額定電壓40.5KV以下的戶內高壓電氣設備上，既可放映回路帶電狀況，還可于電磁鎖配合，實現強制閉鎖開關手柄﹑閥門等。帶電顯示和強制閉鎖均受同一高壓信號所控制，但電路系統又是相互獨立﹑互不干擾，只要高壓回路帶電，即使顯示電路和閉鎖電路同時出故障，電磁鎖仍處于閉鎖狀態，達到防止誤操作，誤入帶電間隔。 顯示器DXN-Q提供電氣閉鎖功能。電氣設備的高壓線路帶電時顯示器將控制繼電器或電磁鎖閉鎖高壓電氣化設備的接地開關或電氣間隔，僅在電氣設備高壓線路不帶電且顯示器有輔助電源時，提供電氣解鎖。

執行標準

DL/T538 《高壓帶電顯示裝置》

DL/T593《高壓開關設備和控制設備標準的共用技術要求》

JB/T10305 《3.6KV~40.5KV高壓設備用戶內有機材料支柱絕緣子條件》

GB/T7354 《局部放電測量》

正常工作條件

環境溫度：＋40℃~－25℃；
海撥高度：不高于2000m；
環境相對濕度日平均值不大于95％，
月平均值不大于90％。

DXN型高壓帶電顯示閉鎖裝置

DXN-Q戶內高壓帶電顯示閉鎖裝置是一種新型防止電氣誤操作裝置,系感應式(非接觸式)高壓帶電檢測裝置,該裝置設計先進,結構合理,功能齊全,安全可靠,具有閃光顯示、聲響報警，自檢以及啟動強制閉鎖回路等功能，具有明顯的方向性、較高的靈敏度和可靠性。本裝置適用于交流50Hz、額定電壓40.5-550kv的戶外（也適用于戶內）電氣設備上，用于反映帶電狀況，防止電氣誤操作。該裝置安裝在線路接地刀閘側，能起到防止帶電誤合接地刀閘的作用。該裝置能在帶電設備安全距離外檢測帶電（設備）是否帶電，與電磁鎖、機械程序、微機程序鎖、微機閉鎖等防誤裝置配合實施強制閉鎖，是戶外（戶內）電氣設備上防止電氣誤操作的較理想的安全裝置 。本裝置的傳感器采用感應式原理，不與帶電體直接接觸、安裝簡單方便、維護費用低、使用壽命長，安全可靠。

執行標準

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

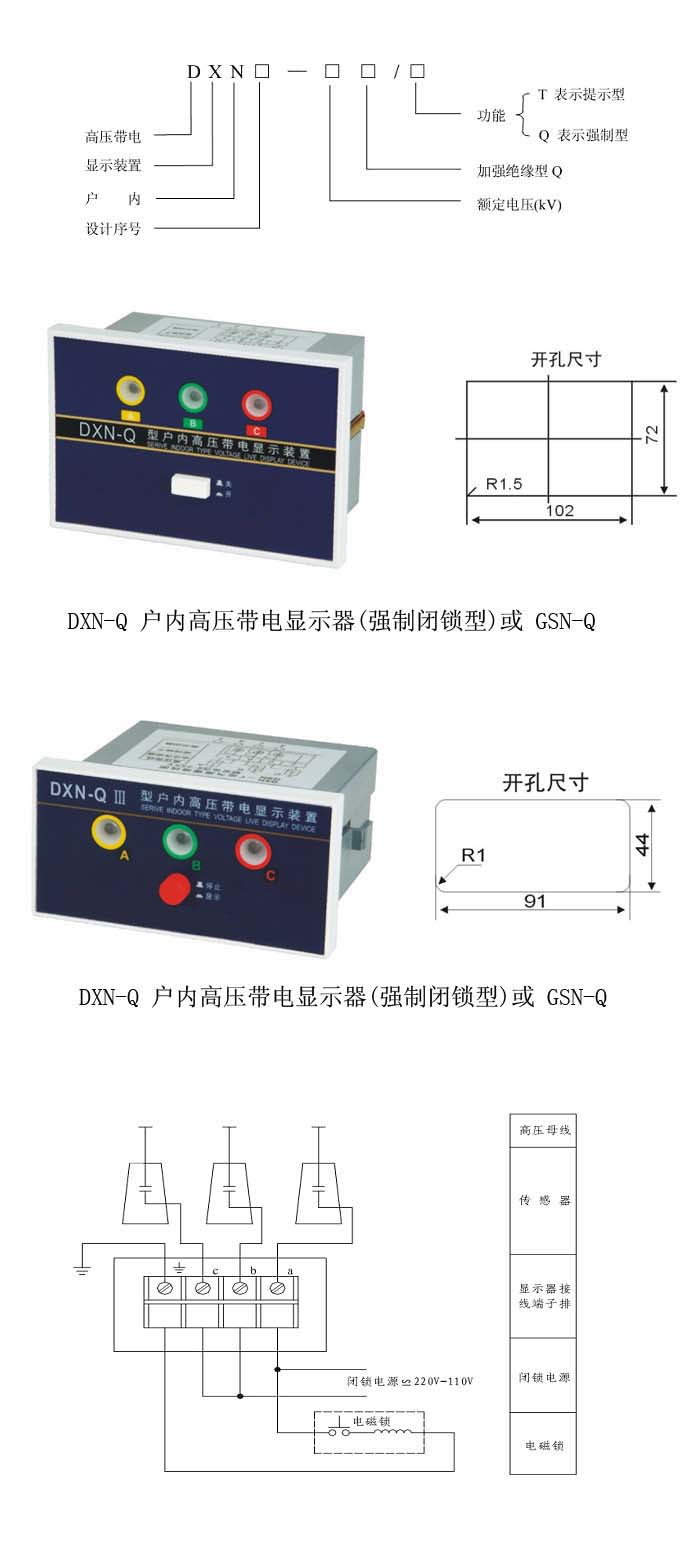

產品型號名稱：DXN-Q,GSN-Q帶電顯示器
