FIK-971S,開關狀態指示器簡介

開關狀態指示器(FIK-971S)功能描述

FIK-971S 系列開關狀態指示器是我公司針對電力開關柜開關的一種新型多功能、模擬動態指示的自動裝置。它集一次回路模擬圖、斷路器位置、開關狀態、接地閘刀位置、彈簧儲藏室能狀態、高壓帶電指示、高壓帶電鎖及溫濕度控制等多功能于一體，指示功能可分可合，采用面板安裝方式，用戶選用時只要提供一次方案圖即可。

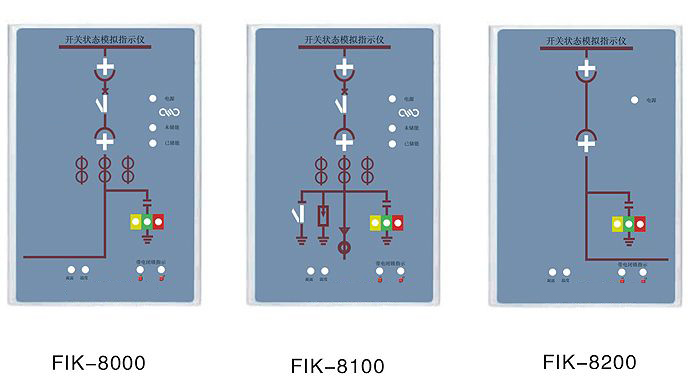

型號：FIK-8000、FIK-8100、FIK-8200

FIK-971S,開關狀態指示器主要功能

該產品提供溫度、濕度等顯示及控制功能，提供 RS485 通讀接口。還可與相關操作控制回路及各類防誤操作電磁鎖配合，實現強制閉鎖工關柜操作把手以及防護門的誤操作，具有防止帶電分、合接地開關(刀閘)，防止誤入帶電間隔，提高電器開關設備的安全防誤性能。具有三防功能。
配合相應電壓等級的高壓帶電傳感器，裝置可適用于戶內各類高壓設備的帶電指示。高壓設備的帶電閉鎖狀態“UNLOCK”綠燈亮，允許操作。

技術特性

電 壓：AC220V±10%；50Hz
使用環境：溫度-20℃~70℃，
相對濕度≤95%RH
功 耗：10W
抗電強度：外殼與端子間大于AC2000V
絕緣性能：外殼與端子間大于100M
模擬指示說明：

溫/濕度控制部分

凝露啟控：88%RH±5%RH(20℃時)
控溫范圍：控制值固定按用戶要求出廠前設定。(-30~70℃)
回 差：4~6℃ 響應速度：典型值≤5S
負載控制：手動/自動轉換
輸 出：一倍工作電壓，
額定功率阻性負載AC220V/5A

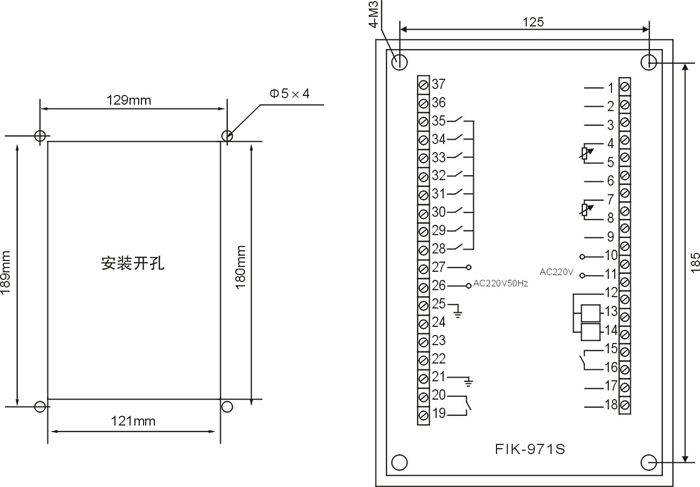

外形尺寸：200×130×60；
開孔尺寸：191×121

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FIK-971S,開關狀態指示器
