概述

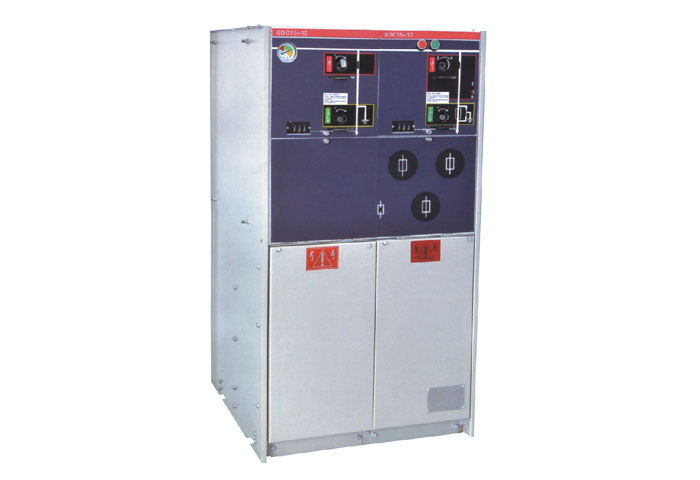

　　HXGNC-12系列開關柜是一個完全密封的系統，其所有帶電部件以及開關封閉在不銹剛的殼體內。整個開關裝置不受外部環境條件的影響，從而可以確保運行可靠性及人身安全，并且實現了免維護。通過選擇可擴展母線，可以實現任何組合，達到全模塊化。擴展母線完全絕緣和全屏蔽，確保了高可靠性和安全性。同時可以提供工廠化的自動化解決方案，形成了智能化開關的概念，并將列場安裝及調式工作量降到最低。在室內條件下(20℃)運行的設計壽命超過30年。
使用環境
1、海拔高度：≤2000m；
2、環境溫度：-35℃～+40℃；
3、空氣相對濕度：日平均值不大于95%，月平均值不大于90%
4、周圍空氣中無嚴重污染，如灰塵、煙霧、腐蝕劑、易燃氣體、汽油以及鹽劑等；
5、地震裂度：8度。

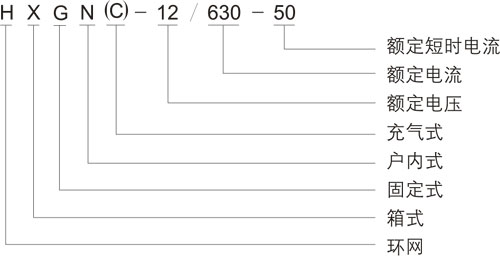

型號及含義

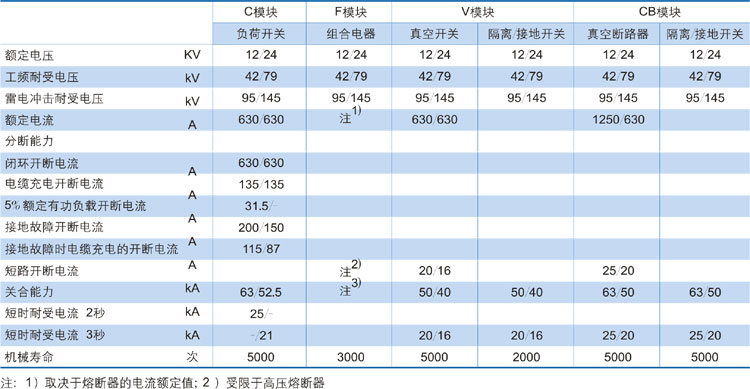

技術參數

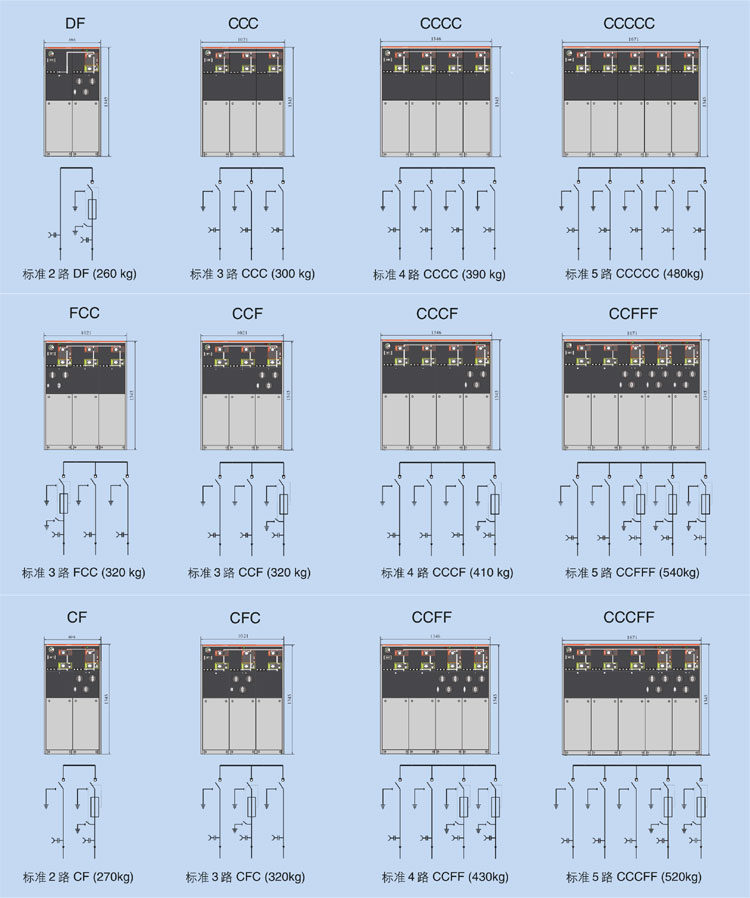

HXGNC-12系列15種標準組合

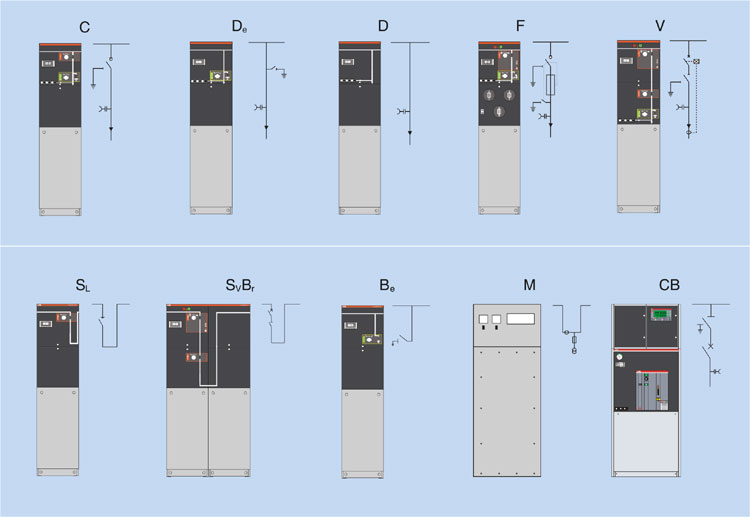

HXGNC-12系列可用的模塊
C        負荷開關模塊                            (寬度=325mm)
De      帶接地刀的電纜連接模塊             (寬度=325mm)
D        不帶接地刀的電纜連接模塊          (寬度=325mm)
F        負荷開關熔斷器組合電器模塊       (寬度=325mm)
V        真空開關模塊                            (寬度=325mm)
SL      母線分段開關模塊(負荷開關)        (寬度=325mm)
SvBr   母線分段開關模塊(真空開關)
          Sv總線跟母線提升模塊在一起      (總寬度=650mm)
Be      母線接地模塊                            (寬度=325mm)
M/PT  表計模塊12KV                          (寬度=696mm)
          表計模塊24KV                          (寬度900mm)
注：單個模塊必段加擴展頭后才能使用

重量表(這些重量沒有考慮附件)
標準1路：130kg           2-3路是4路類似的重量
6路大約是570～80kg    M表計柜大約是250kg
