放入收藏夾GN19-10c/630A戶內高壓隔離開關
產品簡介
GN19-12型系列戶內高壓隔離開關系高壓開關設備，用于額定電壓10KV，交流50Hz及以下電力系統(tǒng)中，配用CS6-1型人力操作機構，作為在有電壓而無負載的情況下，分、合電路之用，亦有生產防污型、高原型的和加裝帶電顯示裝置等。
額定電壓：10KV
額定電流：400A、630A、1000A、1250A
安裝尺寸：700X 240
機械壽命：≥2000次
靜拉力（N）：Fa=500NFb2=170N
操作力矩：200Nm

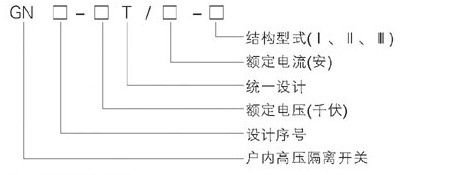

名稱及含義
.jpg)
主要技術參數(shù)
|
型號
|
額定工作電壓(KV)
|
最高工作電壓(KV)
|
額定工作電流(A)
|
動穩(wěn)定電流(峰值)(KA)
|
2S熱穩(wěn)定電流(KA)
|
|
GN19-10/400-12.5
|
10
|
11.5
|
400
|
31.5
|
12.5
|
|
GN19-10/630-20
|
10
|
11.5
|
630
|
50
|
20
|
|
GN19-10/1000-31.5
|
10
|
11.5
|
1000
|
80
|
31.5
|
|
GN19-10/1250-40
|
10
|
11.5
|
1250
|
100
|
40
|
|
GN19-10C1/400-12.5
|
10
|
11.5
|
400
|
31.5
|
12.5
|
|
GN19-C110/630-20
|
10
|
11.5
|
630
|
50
|
20
|
|
GN19-10C1/1000-31.5
|
10
|
11.5
|
1000
|
80
|
31.5
|
|
GN19-10C1/1250-40
|
10
|
11.5
|
1250
|
100
|
40
|

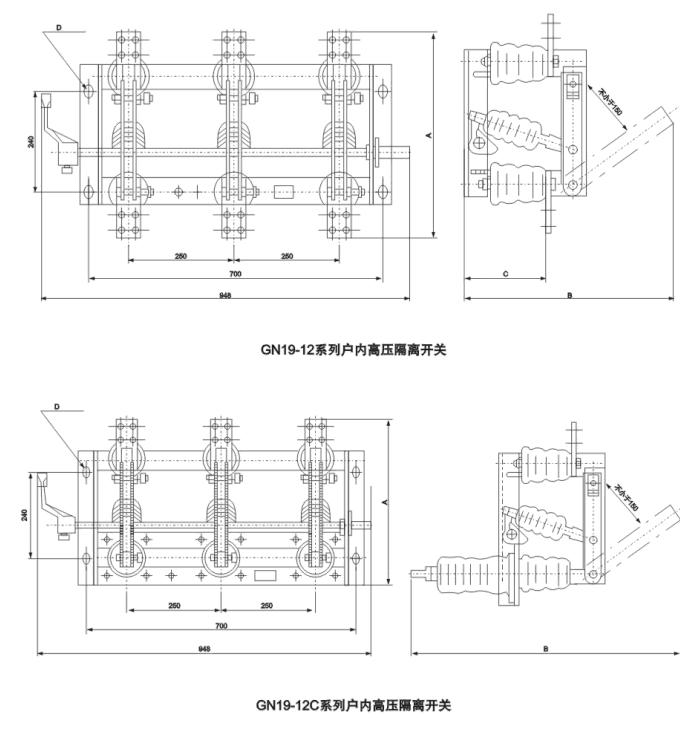

安裝尺寸圖
|
型號
|
A
|
B
|
C
|
D
|
|
GN19-12/400
|
450
|
446
|
185
|
4-14×24
|
|
GN19-12/630
|
470
|
446
|
185
|
4-14×24
|
|
GN19-12/1000/1250
|
510
|
500
|
196
|
4-18×28
|
|
GN19C-12/400
|
420
|
690
|
185
|
4-14×24
|
|
GN19C-12/630
|
430
|
690
|
185
|
4-14×24
|
|
GN19C-12/1000/1250
|
470
|
745
|
196
|
4-18×28
|
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：GN19-10c/630A隔離開關
