GN22-10C/2000A隔離開關

產品簡介

GN22-12(C)大電流產內高壓隔離開關，適用于額定電壓10KV，三相交流50HZ,電力系統中高壓開關設備作為有電壓無負載的情況下分合電路之用。開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式，使開關動熱穩定性能優異，操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝，使開關導電性能好，體積小，質量輕。它的出線端子便于與真空斷路器、油斷路器連接，可縮小開關柜體積，減少過渡接頭,降低成本。
海拔：不超過1000m;
周圍空氣溫度：-30 +40；
周圍環境相對濕度：日平均不大于95%；
月平均值不大于90%。地震強度不超過8級
安全場所：沒有火災，易燃，易爆，嚴重污穢，化學腐蝕及劇烈振動場所。

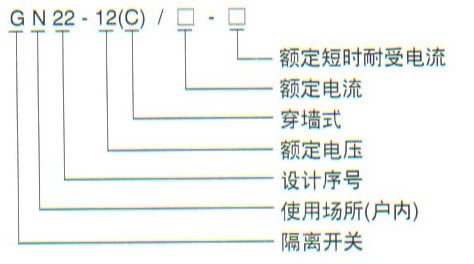

GN22-10C/2000A隔離開關產品名稱及含義

主要技術參數

項目		單位	數據
額定電壓		KV	12
額定功率		Hz	50
額定電流		A	1600 200	2500 3150
額定短路耐受電流		KA	40	50
額定峰值耐受電流		KA	100	125
額定短時持續時間		S	4
額定絕緣水平	工頻耐受電壓	KV	極間，極對地42斷開口49
	雷電沖擊耐受電壓（峰值）	KV	極間，極對地75斷開

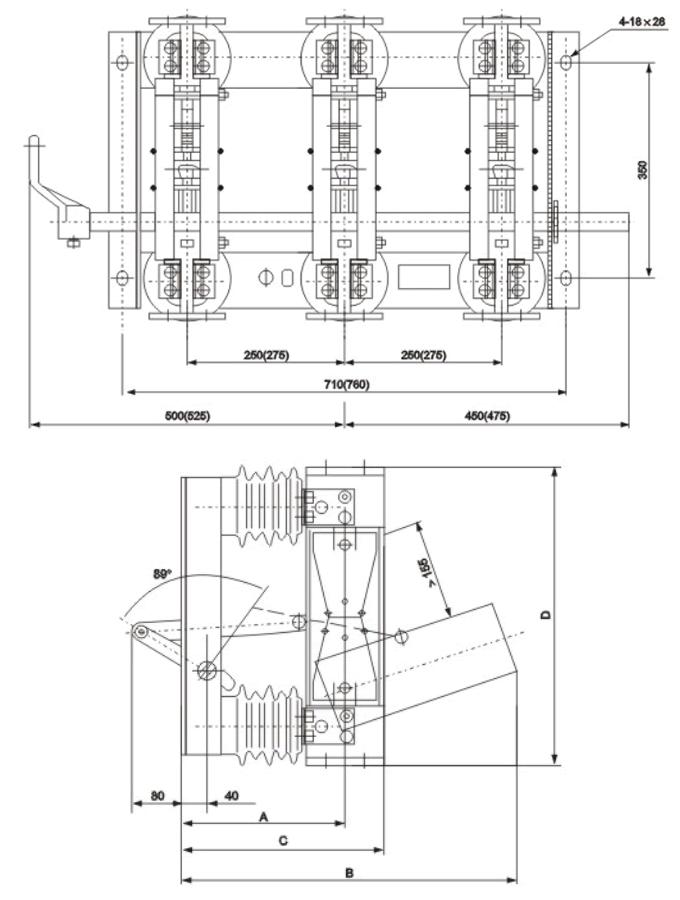

安裝尺寸圖

GN22-10C/2000A隔離開關安裝尺寸

型號	<>	B	C	D	E
GN22-12/1600-2000	255	305	527	490	50
GN22-12/2500-3150	262	325	538	494	60

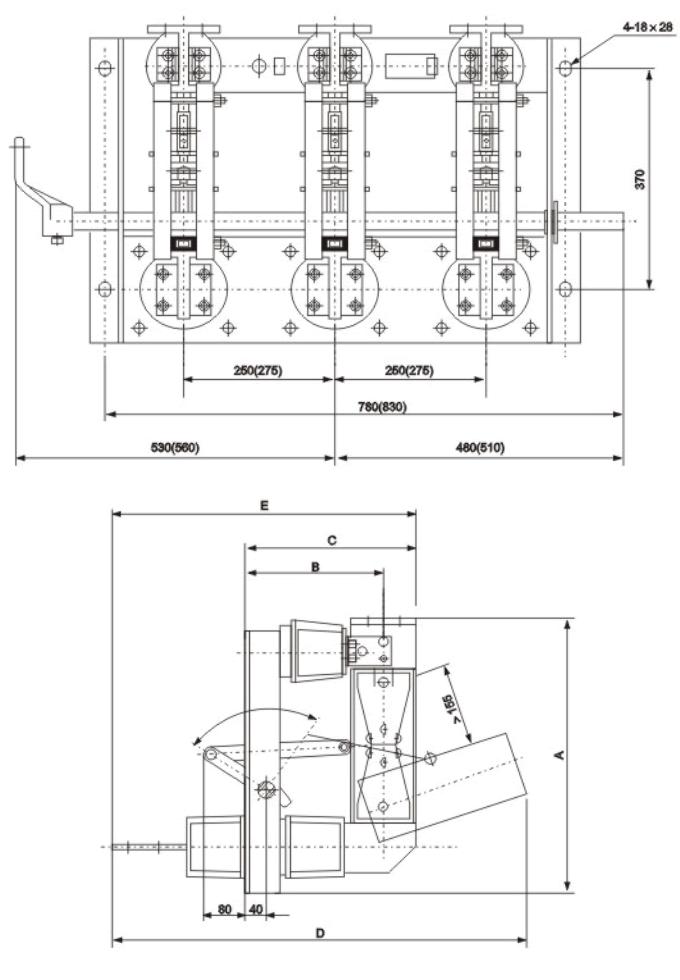

型號		B	C	D	E
GN22-12C/1600-2000	537	255	305	807	580
GN22-12C/2500-3150	539	267.5	330	880	630

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：GN22-10C/2000A隔離開關
