ZN28-12/630-20KA真空斷路器(戶內高壓,ZN28-12/630-20,630A,12KV)

產品簡介

ZN28-12-630/20KA戶外高壓真空斷路器為額定電壓12kV，三相交流50Hz的戶內高壓開關設備。該產品符合GBl984-89標準，該產品總體結構分為開關本體與操動機構一體安裝和開關本體與操動機構分離安裝兩種形式。一體式結構即為ZN28-12基本型；分體式結構為ZN28A-12型，適用于各種固定式開關柜，如CClA(Z)，XGN2A-10(Z)等。
該產品可配用CDl7、CDl0型直流電磁操動機構和CTl7、CTl9型彈簧儲能式操動機構。

使用環境條件

1、周圍空氣溫度：上限+40度，下限-30度；
2、海拔高度：不超過2000m；
3、風壓不超過700pa(相應干風速34m/s)；
4、地震強度不超過暖；
5、******日溫差：不超過25度；
6、相對濕度：日平均不大于95%，月平均不大于90%；
7、無易燃，易炸危險，化學腐蝕及劇烈振動的場所。

名稱及含義

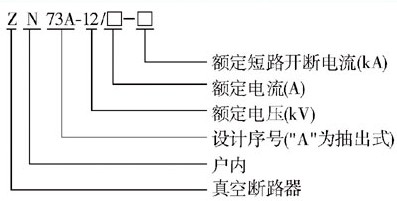

ZN28-12/630-20KA真空斷路器型號含義

ZN28-12/630-20KA真空斷路器主要技術參數

序號	項目	單位	參數
序號	額定電壓	單位	20KA	25KA	31.5KA	40KA
1	額定電壓	KV
2	額定電流（A）	A				1600 2500 3150
3	額定短路開斷電流	KA	20	25	31.5	40
4	額定短路開合電流（峰值）	KA	50	63	80	100
5	額定峰值耐受電流	KA	50	63	80	100
6	4s額定短時耐受電流	KV	20	25	31.5	40
7	額定絕緣水平	工頻耐壓（額定開斷開后）	KV	42（斷口48）
7	額定絕緣水平	沖擊耐壓（額定開斷開后）	KV	75（斷口85）
8	額定操作順序		分...0.3s...合分...180s...合分
9	機械壽命	次	10000

10	額定短路開斷電流開斷次數	次	30	20
11	操動機構額定合閘電壓（直流）	V	110 220	220
12	操動機構額定合閘電流（直流）	A	71	128
13	操動機構額定分閘電壓（直流）	V	110 220
14	操動機構額定分閘電流（直流）	A	3.0，1.5
15	觸頭開距	mm	11 1
16	超行程（觸頭彈簧壓縮長度）	mm	4 1
17	三相分/合閘不同期性	ms	2
18	觸頭合閘彈跳時間	ms	2
19	平均分閘速度（剛分6mm高）	m/s	1.2 0.3
20	平均合閘速度	m/s	s0.6 0.2
21	分閘時間	最高操作電壓下	S	0.06
21	分閘時間	最低操作電壓下	S	0.08
22	合閘時間	S	0.2
23	各相主回路電阻		40	20
24	動靜觸頭允許磨損累積厚度	mm	3
25	油緩沖器緩沖行程	mm	10

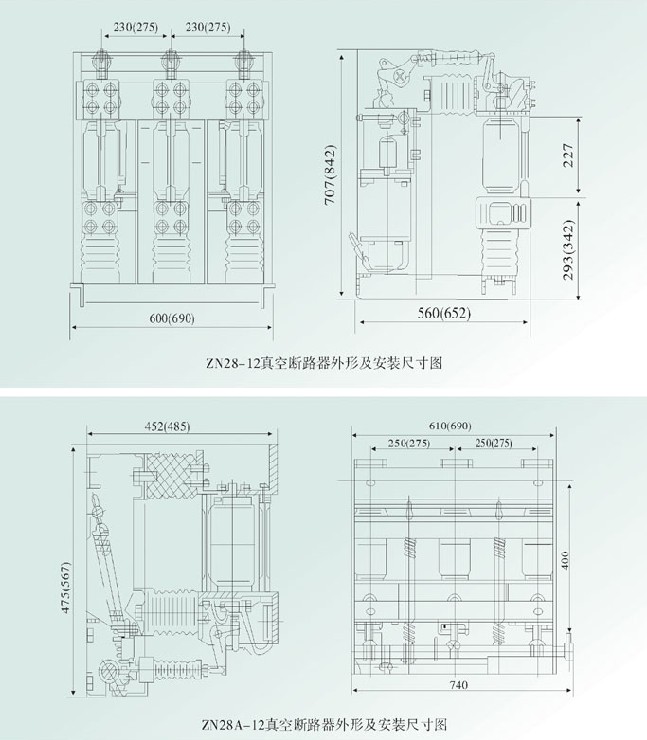

外形安裝尺寸

ZN28-12/630-20KA真空斷路器安裝尺寸

訂貨須知
1、斷路器名稱、型號以及訂購數量；
2、斷路器的額定電流及額定短路開斷電流；
3、儲能電動機的電壓參數；
4、備品，備件的名稱及數量；
5、用戶若有其他特殊要求，訂貨時協商。

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：ZN28-12/630-20KA真空斷路器
