ZW32-12/1250-20KA真空斷路器(ZW32-12/1250-20,1250A,戶外高壓,12KV)

產品簡介

ZW32-12/1250-20KA戶外高壓真空斷路器(重合器、分段器)為額定電壓12kV、15kV三相交50Hz~60Hz的戶外配電設備，它適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所，還可作為環網供電單元和終端設備，其電能的配、控制和電氣設備的保護作用。當斷路器與隔離開關組合后，也可作為分段開關使用。主要用來開斷、關合電力系統中的負荷電流、過載電流、短路電流。

真空滅弧室采用專利固封技術，外絕緣采用硅橡膠套管，壽命長，可靠性高，耐氣候性好，便于運輸。性價比高；操作機構采用小型化、高可靠彈簧操作機構，結構簡單。機械壽命可達20000次；若采用先進的永磁機構，機械性能更穩定可靠；并可裝有手動分、合閘機構，必要時可現場手動分、合閘操作。本斷路器可與控制器配套即成重合器，實現遙控、遙測、遙信、遙調四遙功能。

產品特點：無燃燒和爆炸危險、免維護、體積小、重量輕(小于100Kg)、壽命長(萬次)、安全可靠、操作簡單、維護及安裝方便

使用環境條件

　　1、周圍空氣溫度：上限+40度，下限 40度；
2、海拔： 2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、******日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

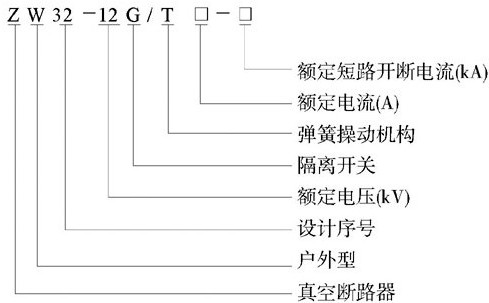

名稱及含義

ZW32-12/630-20KA戶外高壓真空斷路器名稱及含義

ZW32-12/630-12.5,ZW32-12/630-20,ZW32-12/T630-12.5,ZW32-12/T630-20,ZW32-12G/630-12.5,ZW32-12G/630-20,ZW32-12G/T630-12.5,ZW32-12G/T630-20 ZW32-12

ZW32-12/1250-20KA真空斷路器主要技術參數

一負荷開關主要技術參數

序號	名稱	單位	參數
1	額定電壓	KV	12
2	額定頻率	HZ	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定才環開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	1min工頻耐受電壓：真空
8	斷口相關相對地/隔離斷	KV	42/48
9	雷電沖擊耐受電壓；相向相對
9	地/隔離斷口	KV	75/85
10	額定短時耐受電流（熱穩定）	KA	20
11	額定短路持續時間	S	4

12	額定峰值受電流（動穩定）	KA	50
13	額定短路關合開關	KA	50
14	機械壽命	次	10000
15	真空滅弧室觸頭允許磨損厚度	mm	0.5
16	手動操作力矩	Nm	≤200
17	額定空載變壓器開斷容量	KVA	1600
18	額定開斷電容器組電流	A	100

二.負荷開關真空滅弧室裝置配調整技術參數

序號	名稱	單位	參數
1	觸頭開距	mn	5=1
2	平均分閘速度	m/s	1.1=0.2
3	三相分閘不同期	ms	＜5
4	三相合閘不同期	ms	＜5
5	帶電體之間及相對地距離	mn	＞200
6	輔助同睡電阻		＞400

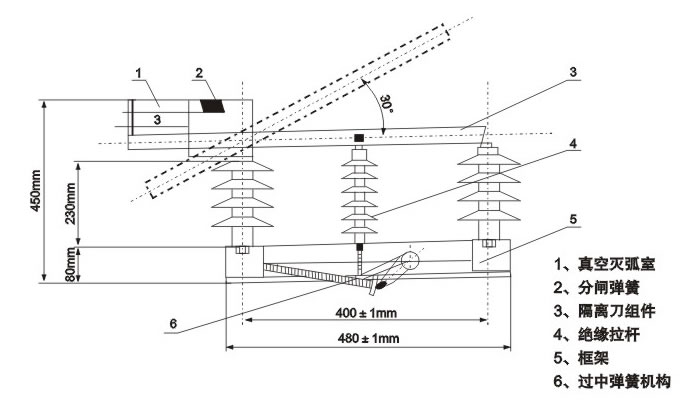

三.隔離刀裝置配調整技術參數

序號	名稱	單位	參數
1	隔離刀正壓力	N	300=50/
2	觸刀最后分離點到靜觸頭距離	mm	＞180mm
3	進出線端		150
4	機械壽命	次	1000

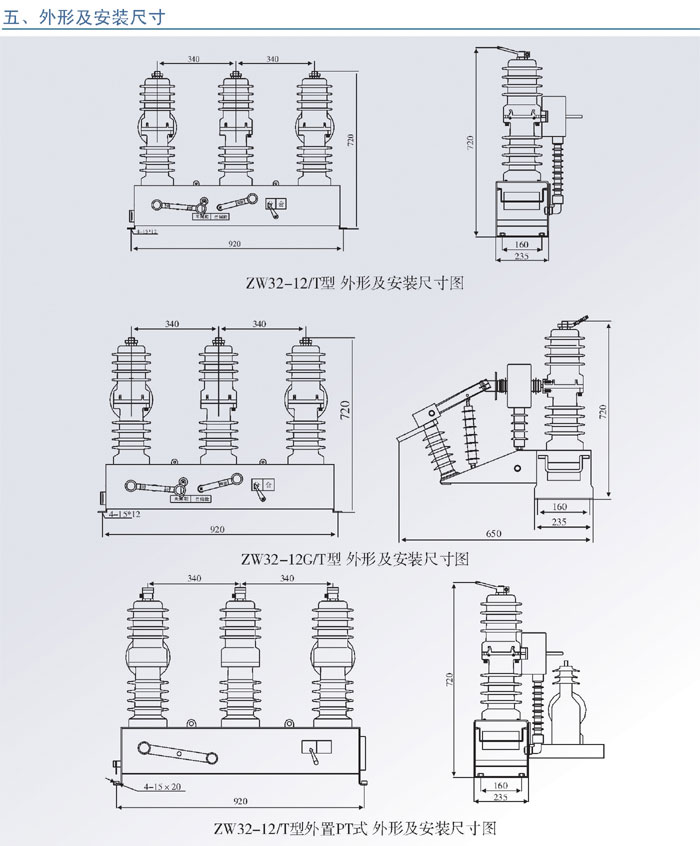

外形及安裝尺寸

ZW32-12/630-20KA戶外高壓真空斷路器外形及安裝尺寸圖

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：ZW32-12/1250-20KA真空斷路器
