ZW8-12G/630-20KA真空斷路器(ZW8-12G/630-20,630A,戶外高壓,隔離開關,12KV)

產品簡介

ZW8-12G/630-20KA系列戶外高壓真空斷路器(以下簡稱斷路器)用于額定電壓12kV，三相交流50Hz的三相電力系統(tǒng)中，主要用來開斷關合農網、城網和小型電力系統(tǒng)的負荷電流、過載電流、短路電流。
高壓真空斷路器總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。負荷開關由底架,傳動機構,支柱絕緣子,閘刀及滅弧裝置等用部分阻成.底架由鋼板焊接而成,并裝有傳動機構.閘刀借支柱絕緣子固定在底架上,閘刀接觸點鉚有限觸頭,端部裝有弧動觸頭.滅弧裝置與裝置及噴嘴構成.在底加上還配有跳扣,凸輪與快速合閘彈簧,可進行快速合閘動作.

*ZW8-12G是由ZW8-12斷路器與隔離刀組合而成的，稱為組合斷路器，可作為分段開關使用。
本系列產品的操動機構為CT23型彈簧儲能操動機構，分為電動和手動兩種。

作用

斷路器可根據用戶需要配裝隔離開關或防涌流延時保護器等。
斷路器可選用手動彈簧機構或電動彈簧機構，電動彈簧機構可加裝無線遙控。
斷路器可根據用戶要求，與相應的控制器配合組成自動重合器、分段器等，實現配網自動化。

安裝環(huán)境

1、周圍空氣溫度：上限+40度，下限 40度；2、海拔： ;2000m(若海拔增高，則額定絕緣水平相應提高)；
3、風壓：不超過700Pa(相當于風速34m／s)；
4、地震烈度：不超過8度；
5、污穢等級：Ⅳ級；
6、******日溫差：不超過25度；
7、相對濕度：日平均不大于95％，月平均不大于90％
8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

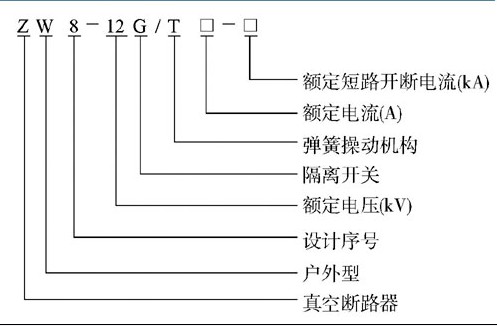

名稱及含義

ZW8-12-630/20KA戶外高壓真空斷路器型號及含義

ZW8-12G/630-20KA戶外高壓真空斷路器

ZW8-12/630-12.5,ZW8-12/630-20,ZW8-12/T630-12.5,ZW8-12/T630-20,ZW8-12G/630-12.5,ZW8-12G/630-20,ZW8-12G/T630-12.5,ZW8-12G/T630-20

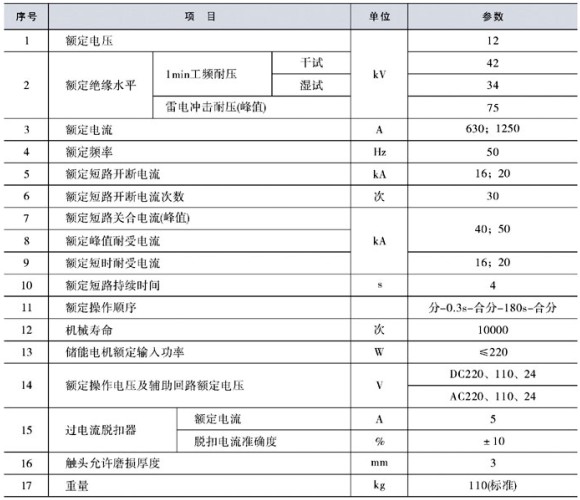

戶外高壓真空斷路器參數表如下

ZW8-12-630/20KA戶外高壓真空斷路器主要技術參數

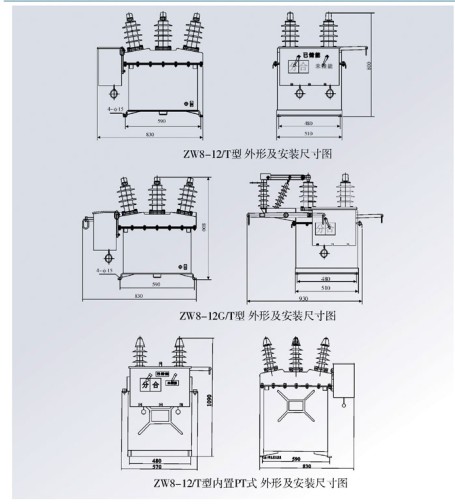

外形安裝尺寸

ZW8-12-630/20KA戶外高壓真空斷路器外形安裝尺寸

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：ZW8-12G/630-20KA真空斷路器
