負荷開關

FN12-12D/T100負荷開關

負荷開關
分享到:
此產品關鍵詞:
FN12-12D/T100負荷開關

FN12-12D/T100負荷開關概述



   FN12-12D/T100型戶內交流高壓負荷開關(以下簡稱FN12-12D負荷開關)是額定電壓為12KV,額定頻率為50Hz的三相高壓開關設備,用于分合負荷電流,空載變壓器和電纜充電電流,關合短路電流。配裝接地開關的負荷開關,可以承受短時電流。

FN-12(R)D/100-31.5型高壓負荷開關-熔斷器組合電器(以下簡稱FN12-12(R)D組合電器),是在FN7-12D負荷開關與S□LAJ-12(XRNT□-10)高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以開斷直至短路電流的任何電流;負荷開關開斷工作電流,熔斷器開斷短路電流,聯合開斷工作電流與全短路電流之間的任何電流,同時熔斷器通過其碰撞使負荷開關分閘。

產品采用標準< a、GB3804-90《3~65KV交流高壓負荷開關》
b、GBXXX-XX《交流高壓負荷開關-熔斷器組合電器》(等效IEC420-1990)
c、GB1995-89《交流高壓隔離開關和接地開關》

FN12-12D/T100負荷開關型號及含義

FN12-12D/630-50型戶內交流高壓負荷開關名稱及含義

 正常工作環境

A、周圍空氣溫度 不高于 +40oC 不低于-25oC;
B、海拔不超過1000米;
C、相對濕度,月平均值不大于90%,日平均值不大于95%;
D、周圍空氣應不受腐蝕性、可燃性氣體及水蒸汽體等明顯污染;
E、無經常性的劇烈運動;
F、耐污穢等級:Ⅱ級。
如使用條件超過上述規定,由用戶與制造廠商協商確定。

技術參數和性能見

序號prefix = o ns = "urn:schemas-microsoft-com:office:office" 項目 單位 FN12-12D/630-20 FN12-12R.D/125-31.5
1 額定電壓 KV 12
2 額定頻率 HZ 50
3 額定電流 A 630 125
4 雷電沖擊耐受電壓 KV 對地及相間75、隔離斷85
5 1min工頻耐受電壓 KV 對地及相間42、隔離斷48
6 額定熱穩定電流 KA 20(4s)
7 額定動穩定電流 KA 50
8 額定關合電流(峰值) KA 50
9 額定短路開斷電流 KA   31.5
10 額定轉移電流 KA   1.5
11 ******開斷電流(參考值) KA 1.8
12 開斷空載變壓器容量 Kva 1250
13 額定電纜充電電流 A 10
14 額定有功負載電流開斷次數 >100
15 撞擊器觸發負載電流開斷次數 S   >0.06
16 接地開關熱穩定電流 KA   20(2s)
17 接地開關熱穩定電流(峰值) KA 50 50
18 電動機操作電源電壓 V AC220、DC48

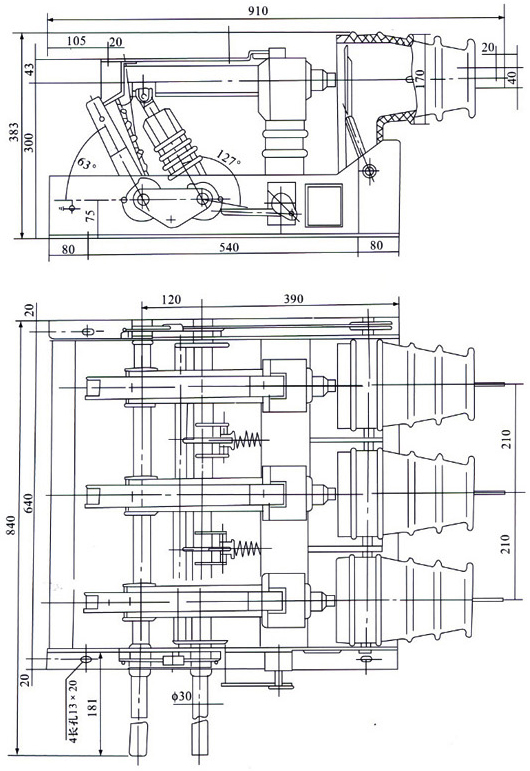

 安裝尺寸

 FN12-12D/T100負荷開關安裝尺寸

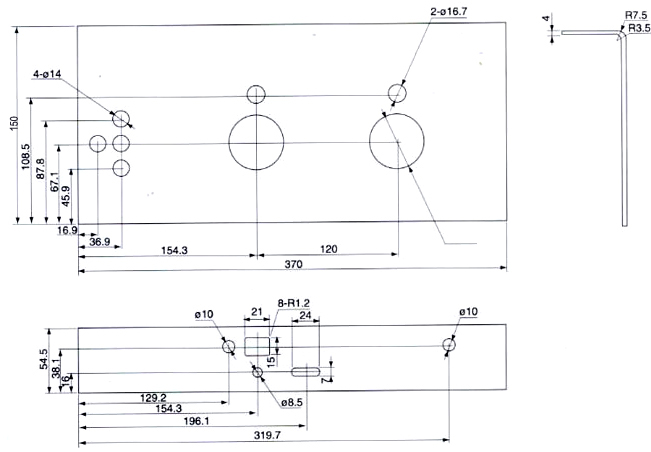

電動操作機構開孔尺寸圖







訂購須知:本圖片及其它信息權供參考用,如有變動不另行通知,購買前請來電詳細咨詢。

產品型號名稱:FN12-12D/T100負荷開關
