FN16A-12系列負荷開關

FN16A-12D/630真空負荷開關產品簡介

FN16A-12D/630型戶內交流高壓真空負荷開關及FN16A-12RD/200-31.5型負荷開關-熔斷器組合電器是我廠自行設計研制而成的.性能達到GB3804-90《3-63KV交流高壓負荷開關》和IEC420《交流高壓負荷開關-熔斷器組合電器》（1990年版）國際標準及國家標準（報批稿）的要求。具有體積小、外形美觀、安裝靈活、操作力小、開斷安全可靠、電壽命長、可頻繁每操作、開斷轉移電流大、基本不需要維護，有明顯的各里斷口且具有手、電動二用功能，可實現遠距離控制等優點。負荷開關-熔斷器組合電器還具有保護變壓器過載，防止設備缺相運行的功能。主要用途　　FN16A-12D/630型負荷開關和FN16A-12RD/200-31.5型組合電器適用交流50Hz，額定電壓6-10KV的網絡中。FN16A-12D/630可開斷負荷電流，F(xiàn)N16A-12RD/200-31.5可開斷負荷電流，過載電流和短路電流，特別適用于無油化，不檢修及頻繁操作要求的場所。本產品可配用CS6-Ⅰ型操作機構，也可在開關上直接操作，不必另附操作機構。選用FN16A-12D/12-J型開關可同時實現電動和手動操作。使用環境條件 A 、周圍空氣溫度：上限+40oC ; 　　　　　　　　　下限-25 oC b 、相對濕度：月平均值不大于90%；　　　　　　　日平均值不大于95% c 、海拔不超過：1000m； d 、周圍無腐蝕或可燃性氣體等明顯污染； e 、無經常性的劇烈震動。

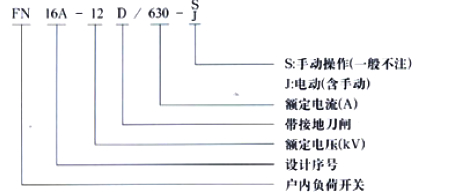

型號名稱及含義

FN16A-12D/630真空負荷開關含義

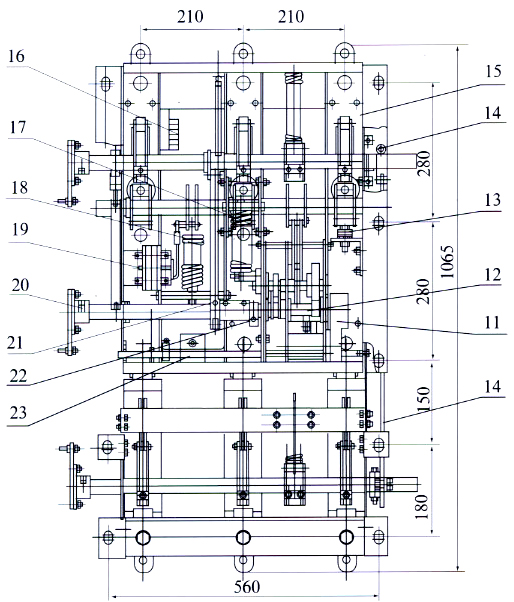

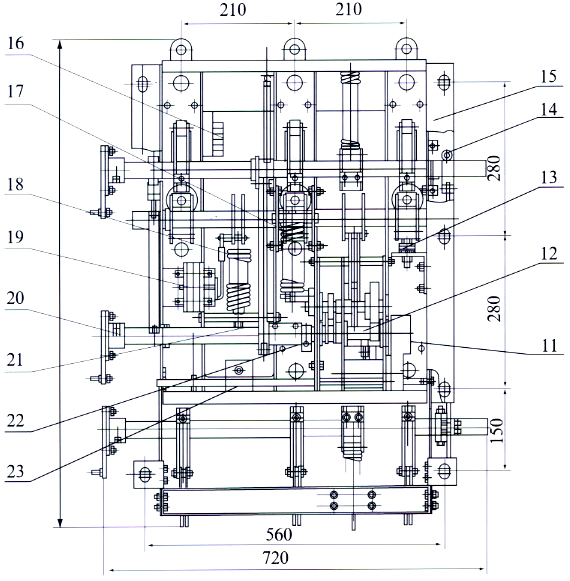

主要技術參數及安裝尺寸

1.FN16A-12D/630型負荷開關-熔斷器組合電器組合電器的技術參數見表1：

序號	項目	單位	參數
1	額定電壓及最高工作電壓	KV	12
2	額定頻率	Hz	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定閉環開斷電流	A	630
6	5%額定有功負載斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	額定電容開斷電流	A	400
9	額定空載變壓器開斷電流	1600VA變壓器空載電流
10	1min 工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
11	全波雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
12	額定短時耐受電流（熱穩定）	KVIS	20/3
13	額定峰值耐受電流（動穩定）	KV	50
14	額定短路關合電流	KV	50
15	額定電流開斷次數	次	10000
16	機械壽命	次	10000
17	觸頭允許磨損累計厚度	mm	3
18	分合盞操作力距（力）		120（240）
19	額定分閘操作電壓/電流	V/A	～220/0.5
20	額定分閘操作電壓/電流	V/A	～220/3

2.FN16A-12RD/200-31.5負荷開關-熔斷器組合電流的技術參數見表2：

序號	項目	單位	參數
1	額定電壓及最高工作電壓	KV	12
2	額定頻率	Hz	50
3	熔斷器******額定電流	A	200
4	額定轉移電流	A	3150
5	熔斷管觸發開關的分閘時間	ms	31₀⁺⁵
6	額定短路開斷電流（預期有效值）	KA	31.5
7	額定短路開斷關合電流（預期峰值）	KA	80
8	1min工頻耐受電壓（有效值）對地、相間、真空斷口/隔離斷口	KV	42/48
9	雷電沖擊耐受電壓（峰值）對地、相間、真空斷口/隔離斷口	KV	75/85
10	熔斷器撞擊輸出能量	J	2-5

3.隔離開關裝配技術參數見表3：

序號	項目	單位	參數
1	三相剛合位置不同期	mm	≤3
2	各相剛合位置偏斜	mm	≤2
3	觸刀正壓力	N	200±20
4	觸刀最后分離點到靜觸頭最小距離	mm	≥
5	靜觸頭與上支架間主回路電阻	≤100

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FN16A-12D/630真空負荷開關
