FZW32-12/630系列真戶內空負荷開關

產品簡介

主要用途FZW32-12/T630-20型戶外高壓隔離真空負荷開關是新一代高壓電器產品。經嚴格的型式試驗和長期試運行考核。各項技術性能指標全部達到GB-3804IEC標準。該產品主要為城網農網建設的改造而設計，適用額定電壓12KV。三相交流50HZ的供電網絡中，該產品底架采用不銹鋼材料或熱鍍鋅外加防紫外線保護涂料的碳鋼，確保了機體在戶外環境下的正常運行，零部件采用不銹鋼材料，確保了負荷開關的耐用性，穩定性和防水防鹽霧等性能該產品具有體積小重量輕外型美觀操作簡便高參數，開斷能力大，安全可靠，電壽命長，可頻繁操作。少維護斷口明顯等級具顯著的特點。操作方式采用單桿式手動操作，也可采用電動，遠控操作。

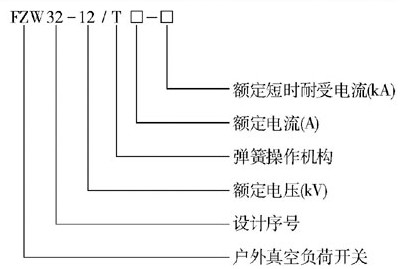

型號名稱及含義

FZW32-12/630真空負荷開關

主要技術參數及安裝尺寸

名稱	單位	參數
1	額定電壓	KV	12
2	額定頻率	HZ	50
3	額定電流	A	630
4	額定有功負載開斷電流	A	630
5	額定才環開斷電流	A	630
6	5%額定有功負載開斷電流	A	31.5
7	額定電纜充電開斷電流	A	10
8	1min工頻耐受電壓：真空
8	斷口相關相對地/隔離斷	KV	42/48
9	雷電沖擊耐受電壓；相向相對
9	地/隔離斷口	KV	75/85
10	額定短時耐受電流（熱穩定）	KA	20
11	額定短路持續時間	S	4
12	額定峰值受電流（動穩定）	KA	50
13	額定短路關合開關	KA	50
14	機械壽命	次	10000
15	真空滅弧室觸頭允許磨損厚度	mm	0.5
16	手動操作力矩	Nm	≤200
17	額定空載變壓器開斷容量	KVA	1600
18	額定開斷電容器組電流	A	100

2.2、負荷開關真空滅弧室裝置配調整技術參數

序號	名稱	單位	參數
1	觸頭開距	mn	5=1
2	平均分閘速度	m/s	1.1=0.2
3	三相分閘不同期	ms	＜5
4	三相合閘不同期	ms	＜5
5	帶電體之間及相對地距離	mn	＞200
6	輔助同睡電阻	μΩ	＞400

2.3、隔離刀裝置配調整技術參數

序號	名稱	單位	參數
1	隔離刀正壓力	N	300=50/
2	觸刀最后分離點到靜觸頭距離	mm	＞180mm
3	進出線端	μΩ	≤150
4	機械壽命	次	1000

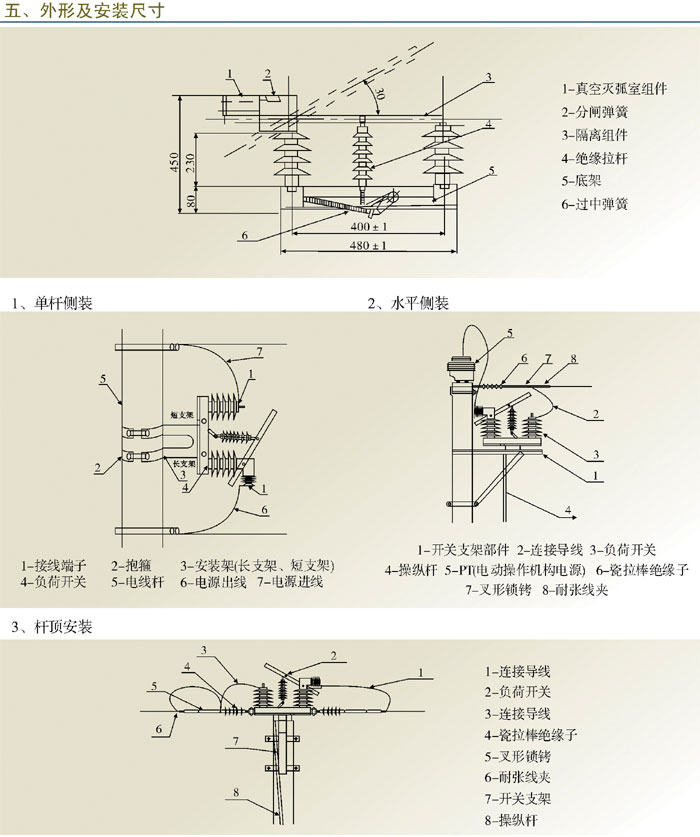

FZW32-12/630真空負荷開關外形尺寸圖

訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。

產品型號名稱：FZW32-12/630真空負荷開關
