負荷開關

FZN25-12D/200真空負荷開關

負荷開關
分享到:
此產品關鍵詞:
FZN25-12D/200真空負荷開關

FZN25-12D/200系列真戶內空負荷開關

產品簡介

FZN25-12D/200系列真空負荷開關及組合電器,適用于三相交流50Hz。10kV的配電系統中,具有無污染、無火災及爆炸危險,能頻繁操作等優點,可作為環網柜,箱式變電站等其他類型的開關柜的主元件,用于變壓器,電纜,架空線路等電力設備的控制及保護,廣泛用于工廠、住宅小區、高層建筑、學校、公園等配電系統中。

FZN25.FZRN25 型真空負荷開關和組合電器,使用三相交流50Hz環網或終端供電和工業用電設備中,作負荷控制和短路保護之用,負荷開關分合負荷,閉環電流,空載變壓器和電纜充電電流.組合電器可以開斷直至額定短路電流的任何電流.采用直動式隔離斷口和真空弧室聯動.具有手動和電動功能.
FZN25.FZRN25獨特的傳動結構設計,滅弧室僅在關合和開斷的瞬間承受高壓,故體積小,重量輕.
FZN25.FZRN25可實現隔離斷口和滅弧室斷口的依次性操作.
FZN25.FZRN25在靜觸頭與動觸頭導電筒之間有與接地開關互為聯動的接地活門,既保證了安全又方便了檢修.

使用環境條件




  1、周圍空氣溫度上限:+40度;下限:-25度;
2、海拔高度不超過1000m;
3、相對濕度日平均值不大于95%,月平均值不大于90%。
4、地震烈度不超過8度;
5、無火災、爆炸危險,化學瘸蝕及據唰振動的場所;
6、污穢等級:Ⅱ級;
7、周圍空氣應不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

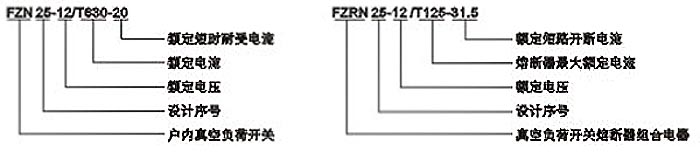

型號名稱及含義

主要技術參數及安裝尺寸

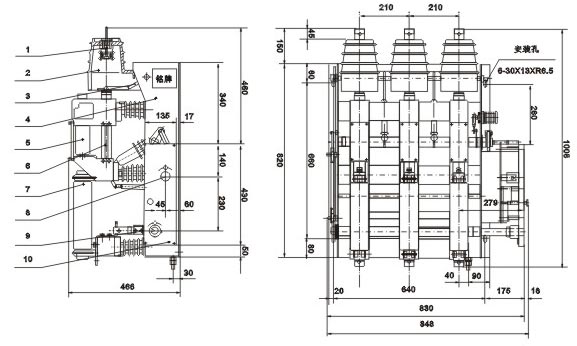

FZRN25-12D/125-31.5真空負荷開關--熔斷器組合電器外形及安裝尺寸







序號
項目
單位
參數
FZN25-12D/T630-20
FZRN25-12D/T125-31.5
1

額定電壓
KV

12
2

額定頻率
HZ

50
3
額定電流

A
630
125
4


額定絕緣水平
1min工頻耐壓
KV

滅弧室斷口30;對地.相間42;隔離斷口48
雷電沖擊耐壓
KV

對地.相間75;隔離斷口85
5
額定動穩電流(峰值)

KA
50
-
6
4S熱穩定電流

KA
20
-
7
額定有功負載開斷電流

A
630
125
8
額定閉環開斷電流

A
630
125
9
額定電纜充電開斷電流

A
10
10
10
開斷空載變壓器容量

KVA
1250
1250
11
額定短路開斷電流

KA
-
31.5
12
額定轉移電流.額定交接電流

A
-

13
熔斷器型號


-

14
撞擊器輸出能量

J
-

15
額定短路關合電流

KA
50

16
接地開關額定動穩定電流

KA

50
17
接地開關2S熱穩定電流

KA
20


18
輔助回路額定電壓

V

AC/CD220;110
19
機械壽命


10000



結構及工作原理

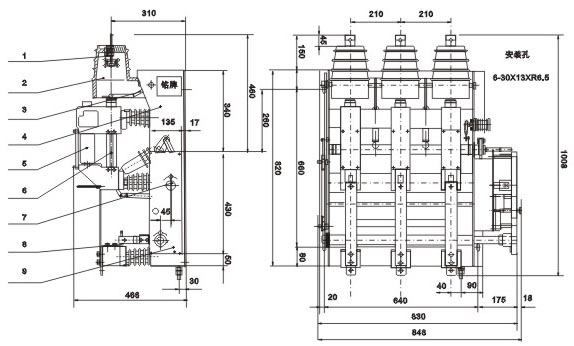

FZN25-12D/T630-20真空負荷開關外形及安裝尺寸





訂購須知:本圖片及其它信息權供參考用,如有變動不另行通知,購買前請來電詳細咨詢。

產品型號名稱:FZN25-12D/200真空負荷開關
