FZN21-12D/630-20KA高壓真空負荷開關
產品簡介
該型高壓真空負荷開關及組合電器,適用于三相交流10KV、50HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。
使用環境條件
1、周?chē)諝鉁囟壬舷蓿?40度，下限：-25度；
2、海拔高度不超過1000m；
3、相對濕度日平均值不大于95%，月平均值不大于90%；
4、地震烈度不超過8度；
5、無火災、爆炸危險，化學腐蝕及劇烈振動的場所；
6、污穢等級：Ⅱ級；
7、周?chē)諝鈶?yīng)不受腐蝕性或可燃性氣體及水蒸汽等明顯污染。

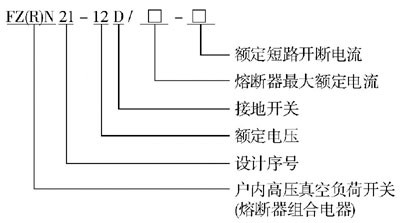

型號名稱及含義
主要技術參數及安裝尺寸
|
序號 |
項目 |
單位 |
數值 |
數值 |
|
|
FZN21-12D/T630-20 |
FZN21-12D/T630-20 |
||||
|
1 |
額定電壓 |
KV |
12 |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
50 |
|
|
3 |
額定電流 |
A |
650 |
125 |
|
|
4 |
額定緣緣水平 |
1min工頻耐受電壓 |
KV |
真空斷口、相間對地42 |
隔離斷口48 |
|
雷電沖擊耐受電壓（峰值） |
KV |
真空斷口、相間對地75 |
隔離斷口85 |
||
|
5 |
額定峰值耐耐受電流 |
KA |
50 |
- |
|
|
6 |
4s額定知時耐受電流 |
KA |
20 |
- |
|
|
7 |
額定有功負載開斷電流 |
A |
630 |
- |
|
|
8 |
額定閉環開斷電流 |
A |
630 |
- |
|
|
9 |
額定電纜充電開斷電流 |
A |
10 |
- |
|
|
10 |
開斷空載變壓器容量 |
KVA |
1250 |
1250 |
|
|
11 |
額定短路開斷電流 |
KA |
- |
31.5 |
|
|
12 |
額定轉移電流 |
A |
- |
3150 |
|
|
13 |
熔斷器型號 |
|
- |
SDLAJ-12,SFLAJ-12,SKLAJ-12 |
|
|
14 |
撞擊器輸出能量 |
J |
- |
3-5 |
|
|
15 |
額定短路關合電流 |
KA |
50 |
80(預期峰值) |
|
|
16 |
接地開關額定耐受電流（峰值） |
KA |
50 |
50 |
|
|
17 |
接地開關4s額定短時耐受電流 |
KA |
20 |
20 |
|
|
18 |
輔助回路額定電壓（DC或AC） |
V |
≌220，≌110 |
≌220，≌110 |
|
|
19 |
機械壽命 |
次 |
10000 |
10000 |
|
結構及工作原理
該產品技術性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1KV以上52KV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804-63KV《交流高壓負荷開關》的規定。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。具有開斷額定電流、過載電流（FZN21-12DR/T125-31.5）可開斷短路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口，配裝具有關合能力的接地開關電動彈簧機構，能夠遠動遠控。
訂購須知：本圖片及其它信息權供參考用，如有變動不另行通知，購買前請來電詳細咨詢。
產品型號名稱：FZN21-12D/630-20KA真空負荷開關
